New Ross, el puente extradosado más largo del mundo

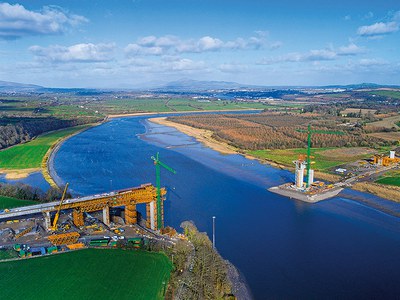

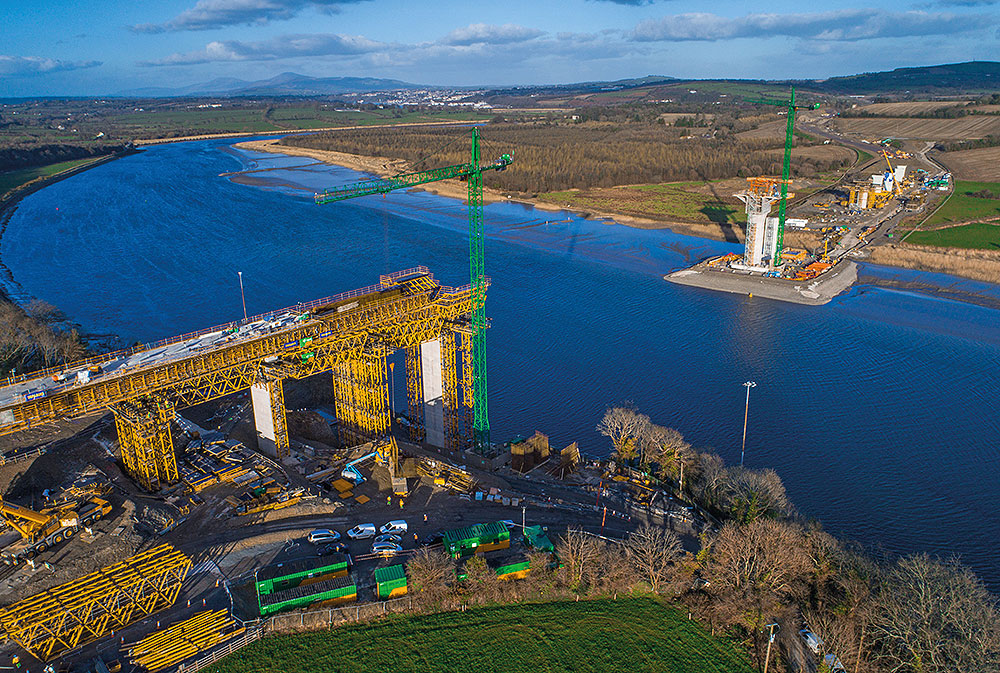

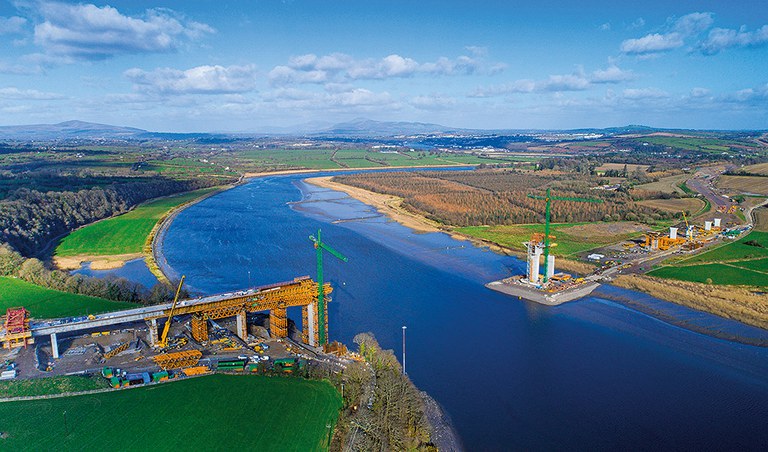

El puente sobre el Río Barrow, es una estructura extradosada de 887 metros que será la más larga del mundo en su categoría. Esta tipología de puentes se caracteriza por tener tirantes de menor inclinación y por tanto, los pilonos tienen menor altura en comparación con las dimensiones de los vanos del tablero.
Servicio integral
ULMA ha proporcionado un servicio integral, desde la oferta y diseño hasta el suministro del material y cierre del proyecto. Uno de los aspectos claves a la hora de ser seleccionado como proveedor ha sido la solución integral y técnica propuesta, así como la capacidad logística para suministrar las toneladas de material necesarias. La coordinación con el cliente y la continua presencia en obra han permitido dar una respuesta eficaz y rápida a cualquier circunstancia en el proyecto.
Proyecto de gran envergadura
ULMA ha llevado a cabo la sección transversal del tablero de los vanos de aproximación, las pilas, los pilonos y dovelas 0.

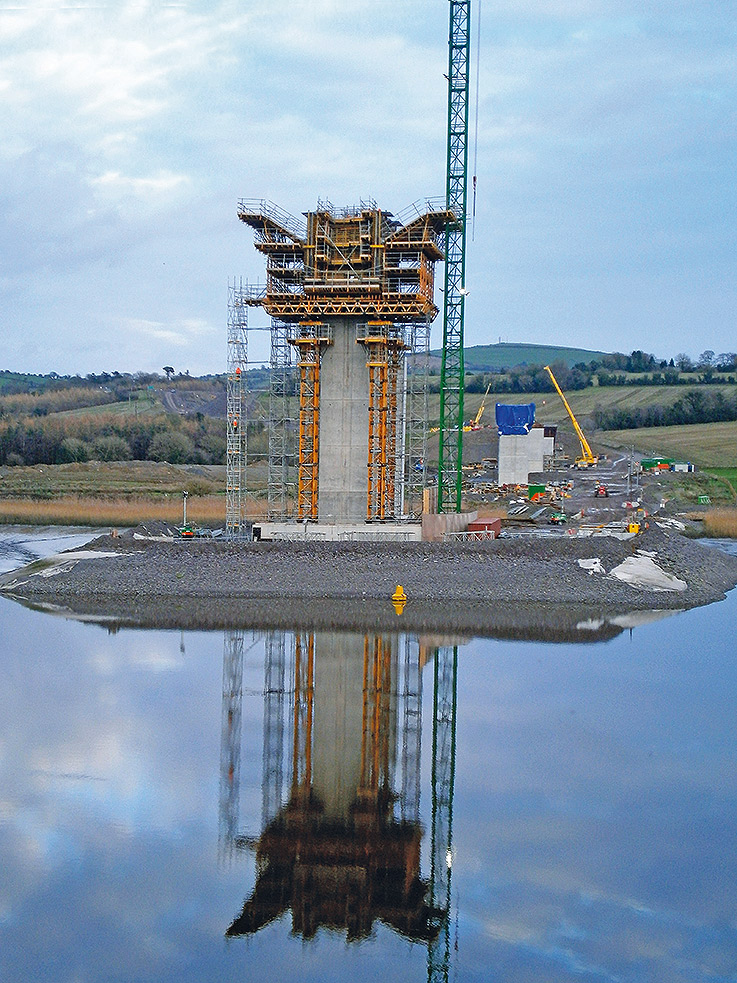

El proyecto consta de 8 pilas de alturas variables desde los 12 m hasta los 36 m. De geometría rectangular de 2 x 6 m / 3,4 x 6 m, dispone de chaflanes en las esquinas y en medio de la sección. La cabeza o dintel es curvo con un radio de 18,8 m y alcanza una anchura de 8 m. Las pilas de sección rectangular y circular se han realizado con el sistema ENKOFORM V-100 apoyado en las consolas de trepado CR-250. El conjunto de trepado de 6 m de altura dispone de dos niveles de plataformas de trabajo para el hormigonado y tareas auxiliares.
El mismo equipo de moldaje se ha reutilizado en la ejecución de los 3 pilonos de alturas comprendidas entre los 16 y 27 m y sección variable.

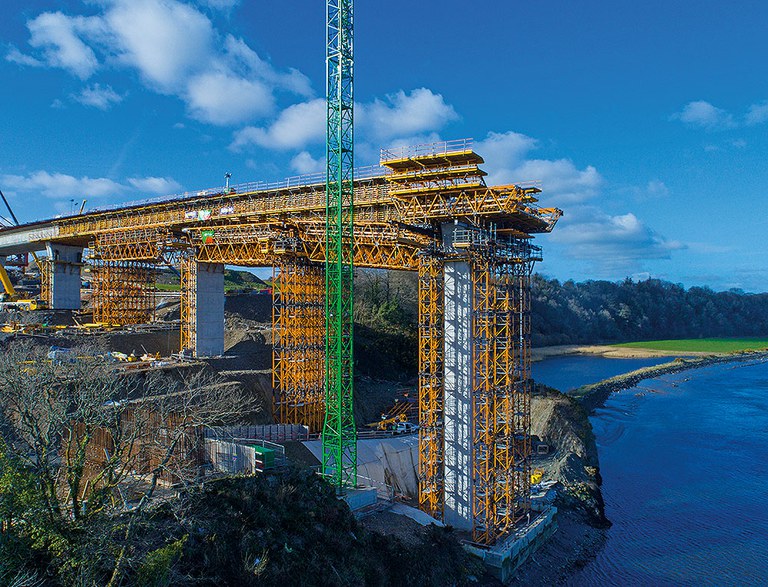

La mayor parte del puente se ha ejecutado con cimbra porticada ya que la complejidad geotécnica del terreno hacía inviable el uso de otros sistemas de apeo. Esta solución ha supuesto un ahorro en cimentaciones.
El sistema MK se ha empleado en los vanos de aproximación para salvar luces de 35 m, 45 m, 75 m, y 95 m de longitud. En forma de cerchas, torres de cimbra y moldaje han supuesto un ahorro en múltiples aplicaciones.

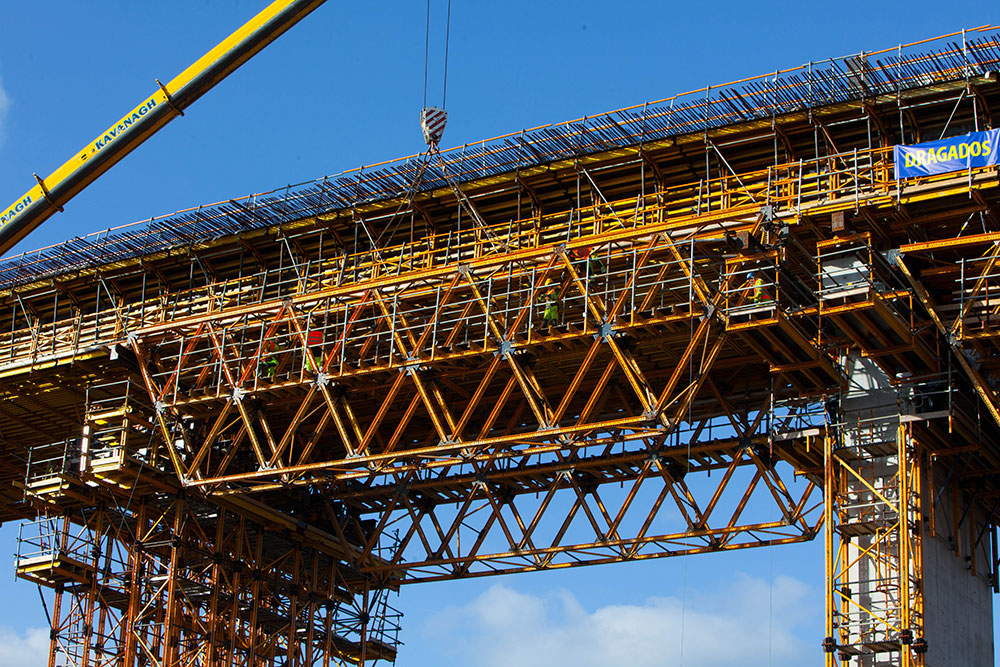

Las cerchas, de 21 m de longitud, y cimbras de hasta 36 m de altura ofrecen alta resistencia y gran capacidad de carga para salvar grandes distancias, útil en un terreno blando en ambas orillas del río.

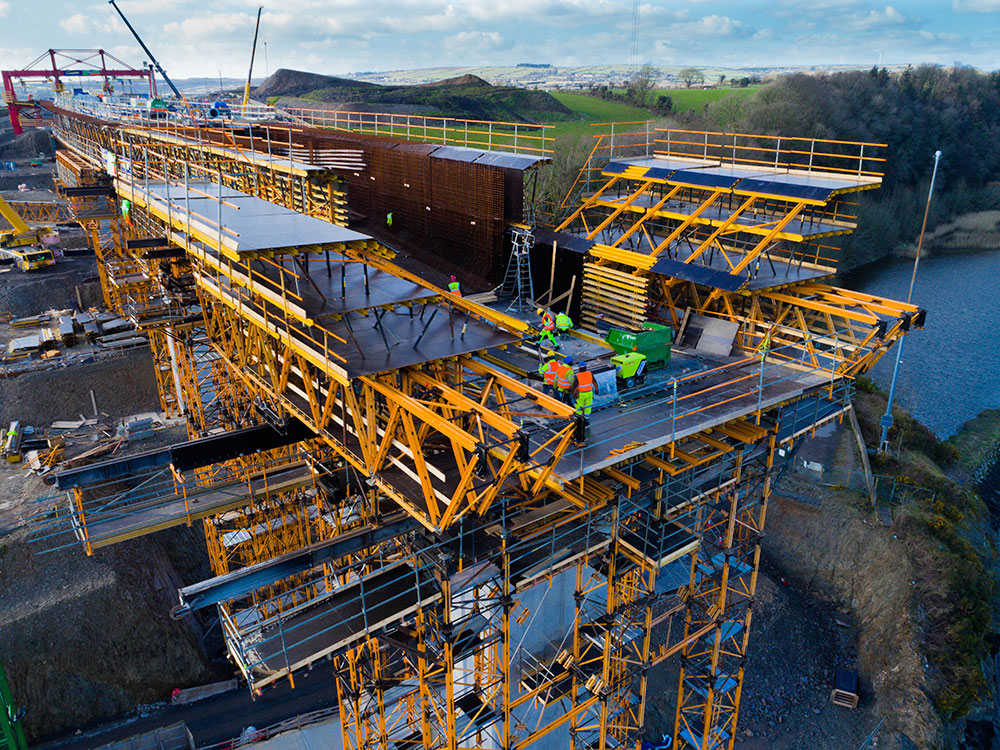

La dovela cero de la Pila 4 y 5, de 21 m de anchura y 12 m de longitud se ha ejecutado con moldaje de vigas ENKOFORM HMK y dos sistemas de cimbrado. El sistema de moldaje se ha dividido en 5 módulos. Uno de 3,4 m sobre la pila y apeado por cimbras T-60 de 23 m de altura y cuatro módulos de 2,5 m apoyados en 8 Cerchas MK y torres MK. La conexión longitudinal del conjunto del moldaje se ha realizado con un perfil de 12 m.
A la flexibilidad del sistema, hay que añadir la productividad en obra. La reutilización y rotación del material, así como el hecho de no tener que desmontar y montar las distintas aplicaciones han reducido la carga de trabajo y los requerimientos de seguridad.
