El gran eje de comunicación en Barcelona

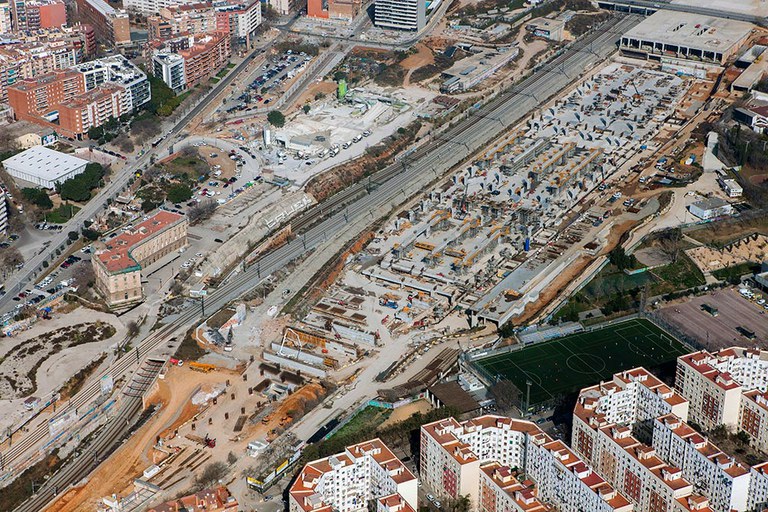

La estación se está llevando a cabo en una superficie de 295.000 m², estará soterrada y será un intercambiador organizado en cuatro niveles donde confluirán los servicios de alta velocidad (AVE y TGV francés), larga y media distancia, cercanías, metro y la estación de autobuses interurbanos. Todos los niveles estarán comunicados mediante un gran patio de conexiones.
ULMA ha participado desde el inicio del proyecto con soluciones integrales para la ejecución de las estructuras de hormigón in situ de esta estación ferroviaria. Al tratarse de un proyecto complejo y con distintos requerimientos de carga en cada fase, la versatilidad de los productos ULMA han aportado la solución a cada caso.
A pesar de ser una estructura muy repetitiva, no todos los elementos son iguales por lo que se han llevado a cabo soluciones ad hoc. Además, la estructura es mixta, con elementos prefabricados e in situ, por lo que en las zonas de apeo las cargas son variables.

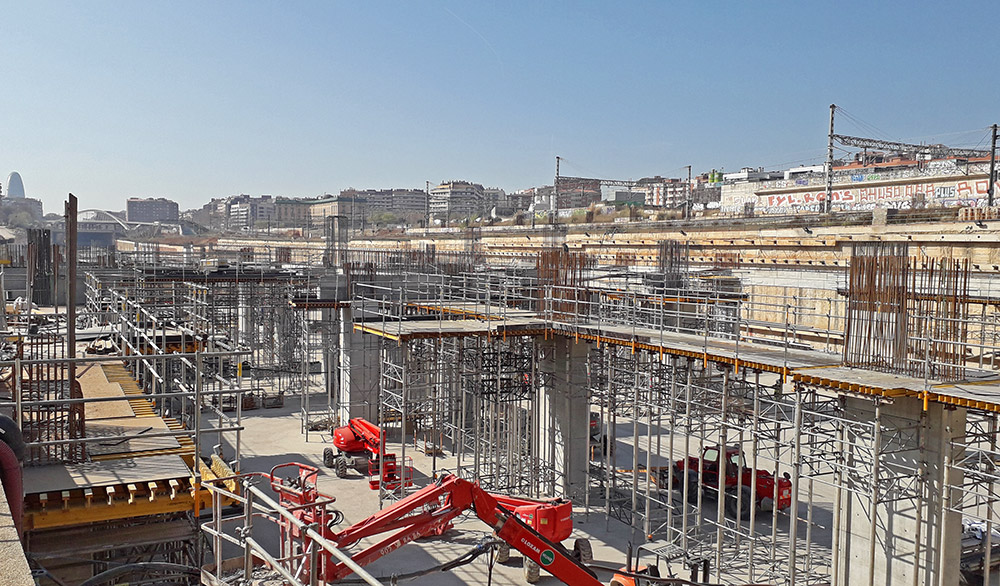

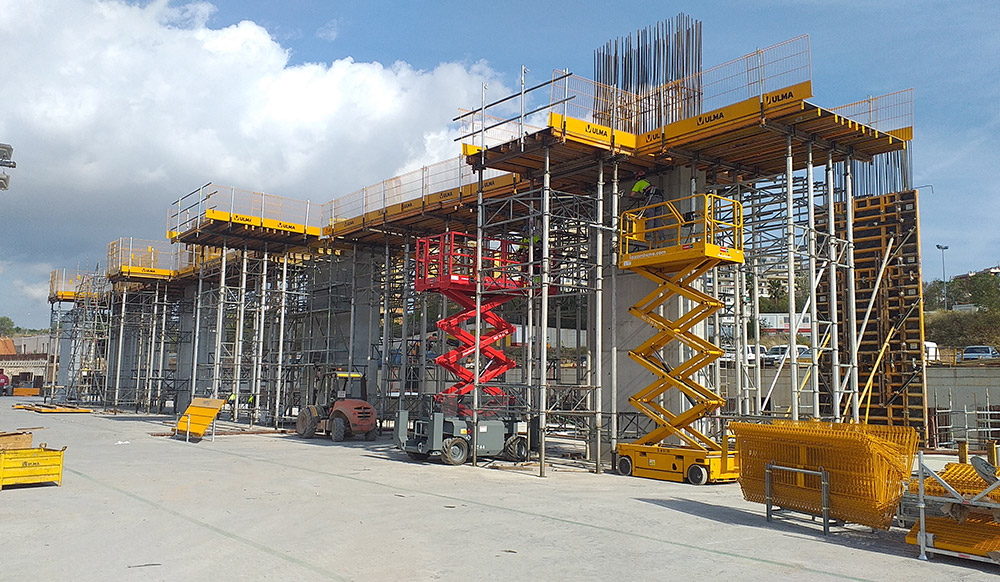

En la ejecución de las losas-vigas, al tratarse de geometrías regulares en cuanto a dimensiones y distancias entre pilares, se han diseñado Mesas VR con puntales ALUPROP arriostrados. Esta propuesta técnica, en la planta de la línea de alta velocidad, ha permitido obtener ciclos de ejecución elevados dado que la mesa se traslada como una única unidad, sin tener que desmontar y montar nuevamente. En aquellos tramos en los que no era posible la utilización del sistema de mesas, se ha combinado Cimbra BRIO y moldaje ENKOFLEX, dada la flexibilidad de ambos productos para adaptarse a las distintas geometrías y alturas y a la capacidad de los productos de generar múltiples niveles de seguridad. De hecho, con el sistema de seguridad perimetral para el moldaje, la Barandilla de seguridad de malla MBP, se ha cubierto hasta 1,72 m de altura en la construcción de las vigas de 2,1 m de canto.
Para la ejecución de la losa de espesor 1,15 m, la solución aportada debido al canto de la losa y el volumen de equipos que había que suministrar se ha diseñado una solución con cimbra robusta OC y moldaje ENKOFORM H-120. En aquellos casos donde el espesor de la losa era menor y para evitar sobredimensionar la estructura se ha empleado Cimbra T-60 con moldaje ENKOFLEX.

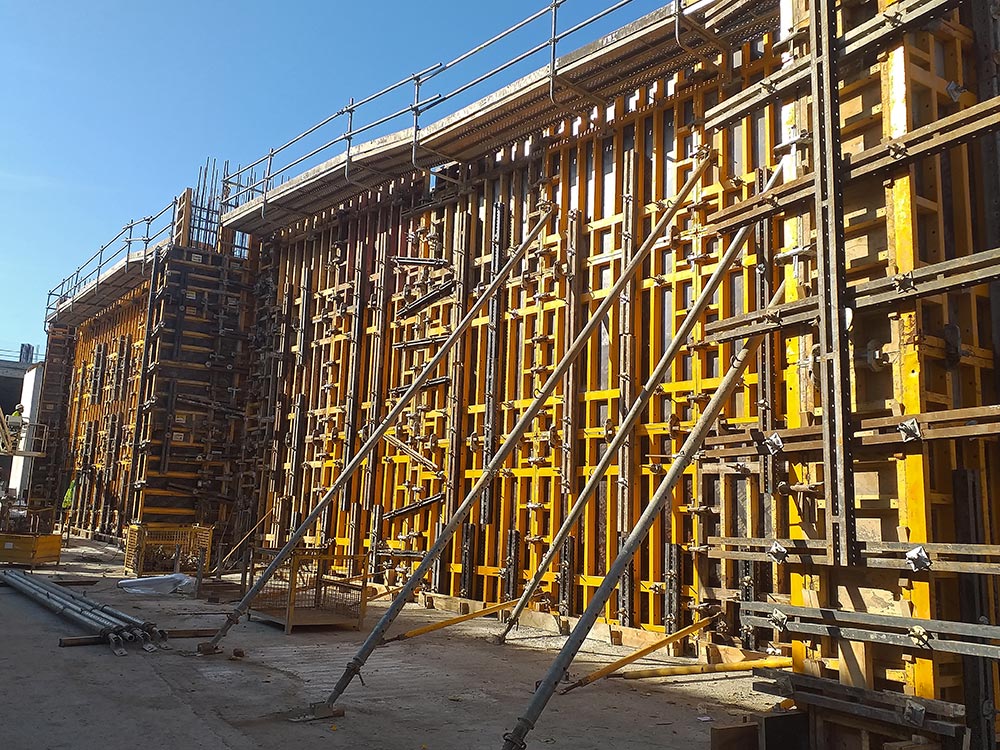

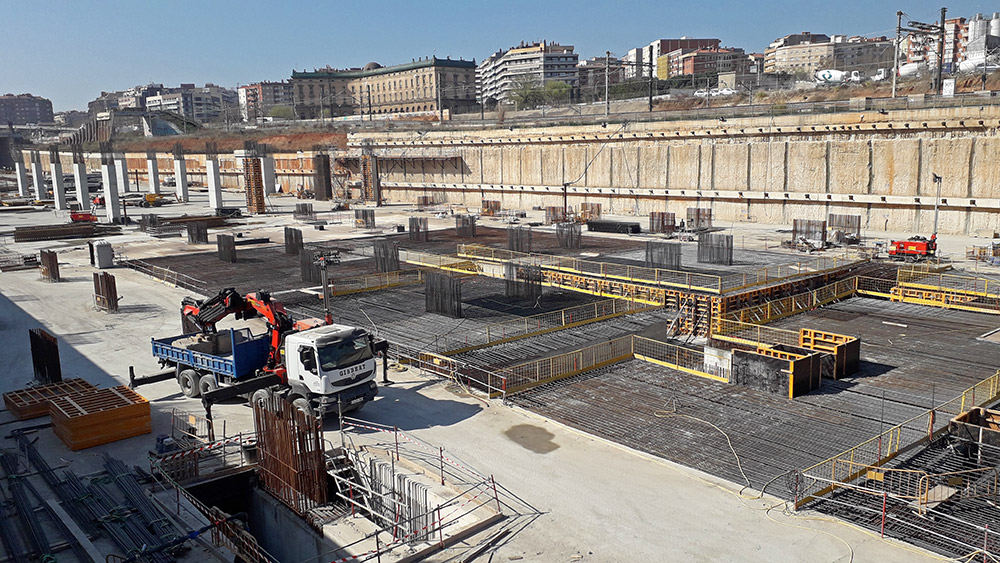

En la losa de cimentación de 36.000 m² y una altura de 4 m se ha empleado la combinación del moldaje ORMA y el sistema de cerchas a una cara UCAB-EUC.
En la obra, la presencia del equipo humano de ULMA es continua. Esto permite tener un grado de cercanía y comunicación con el cliente para poder aplicar los recursos que la obra necesita y poder cumplir los plazos de ejecución.
